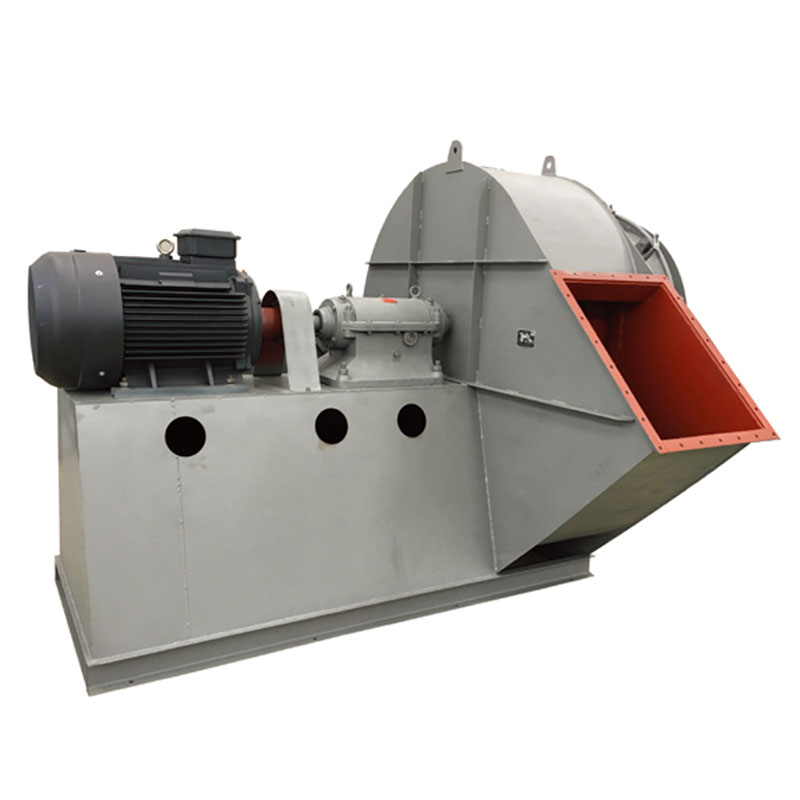

M5-29型煤粉通风机

1、用途

M5-29煤粉离心通风机适用于50-300MV电站锅炉制粉系统的煤粉输送，也适用于其它非腐蚀性气体的输送，但介质温度不得超过250℃，含尘量不超过85g/m³。

2、结构形式

1）本系列煤粉离心风机由№16、16.5、17、18、19、19.5、20、20.5和21等9个机号组成，均采用D式传动方式风机出口角度有0度、45度、90度、135度、180度、225度等6种角度。特殊出口角度可在订货时协调解决。

2）风机叶轮的旋转方向可分为顺旋和逆旋两种，从电动机端正视，顺时针旋转为顺旋，逆时针旋转为逆旋。

3）本系列风机由机壳、叶轮、进风口和传动部分组成，机壳内壁焊有防磨衬板，以便磨损后更换，外侧有筋板以增强机壳的刚性。大机号风机的机壳后侧板用型钢斜撑固定在基础上，机壳上方1/4处做成可拆卸结构，扯开后转子可直接吊出，机壳底侧备有放灰门便于维护与检查。叶轮为板式弧形后向叶片，全部用耐磨钢板焊接而成，提高了耐磨性和使用寿命。

4）轴承箱采用稀油润滑，并有循环水道冷却，其用水量为0.5～01m3/h。

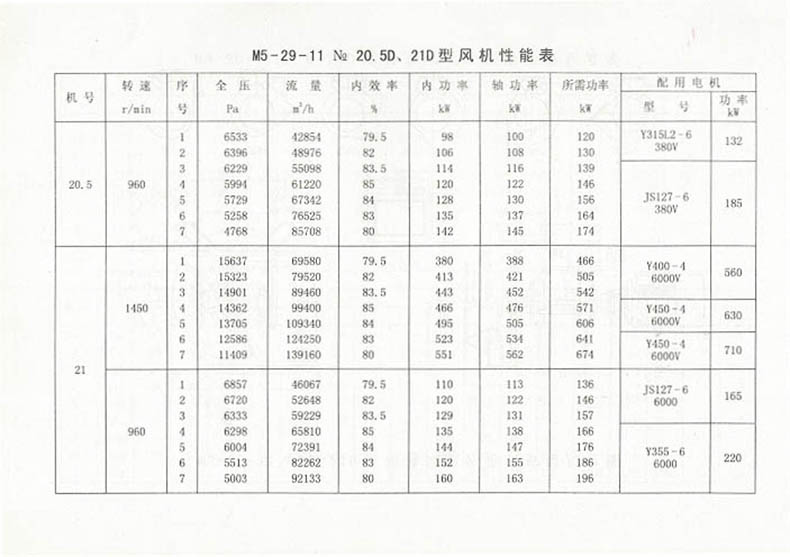

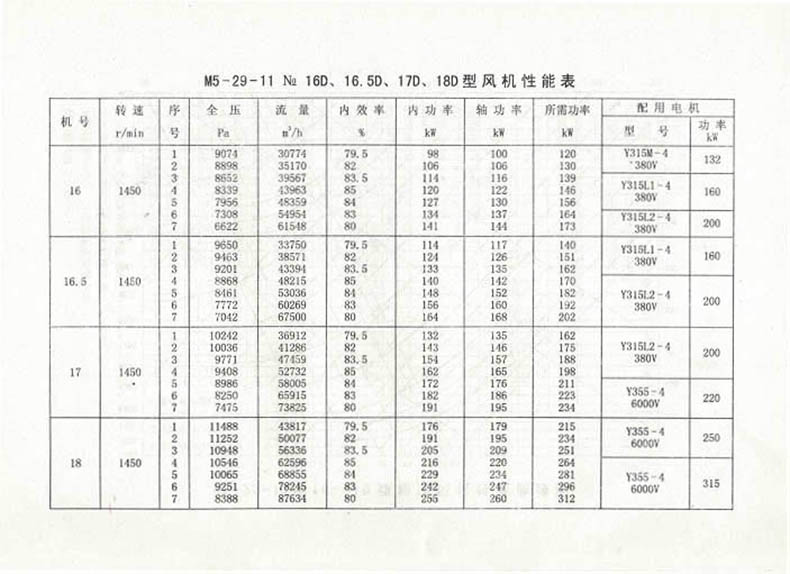

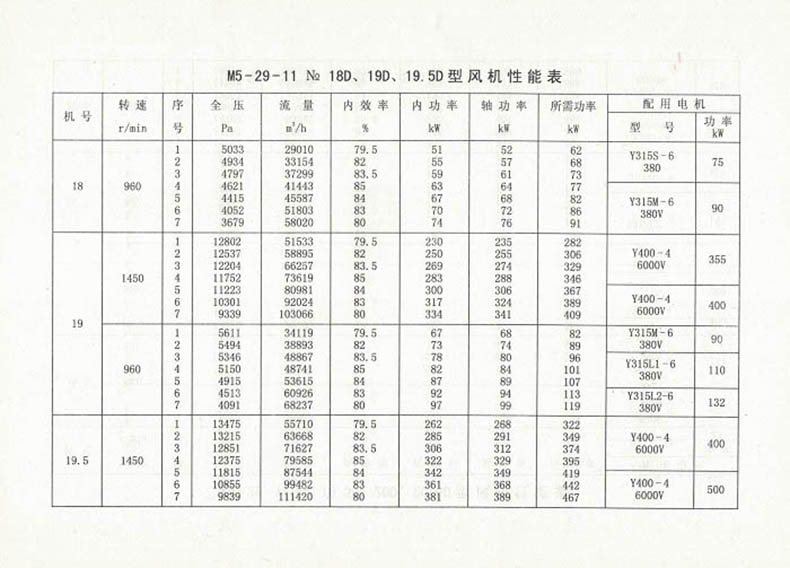

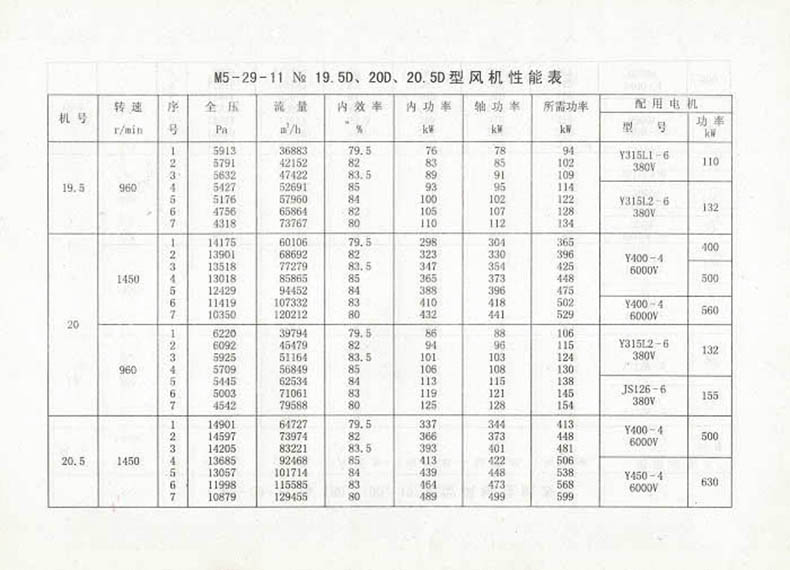

3、性能与选择

表中所列性能，其标定工况为大气压力101325Pa，进气温度70℃，介质气体密度1.02kg/m3，实际选用时若与表中不符，用相关公式换算。
