M9-26型煤粉离心通风机

M9-26型煤粉离心通风机主要用于中小型火力发电厂锅炉制粉系统的强制通风，也可以用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质的气体，介质温度不得超过80°C。

产品型式

M9-26型煤粉离心通风机为单吸入式，有No.12.5、13、14、15、16.5共5个机号。

通风机可制成顺时针和逆时针两种形式，从电动机一端正视，如叶轮按顺时针方向旋转称为顺时针转风机，以“顺”表示；按逆时针方向旋转称逆时针转风机，以“逆”表示。

产品特点

No.12.5~16.5主要由叶轮、机壳、进风口、传动组等组成。

1.机壳：机壳由两部分组成，拆开后可向上吊出转子，便于检修。蜗壳板部分采用Q345（16Mn）钢板提高了耐磨性能，其余部分采用普通钢板焊接而成。

2.进风口：制成收敛式流线形的整体结构，用螺栓固定在前盖板上。

3.传动组： 由主轴、轴承箱、联轴器等部件组成。主轴采用优质碳素钢制成采用滚动轴承与水冷轴承箱，须加装输水管，耗水量因环境温度不同而异。

4.叶轮：M-26型风机叶轮的轮盖、轮盘、叶片均采用Q345（16Mn）钢板，在叶片上增加耐磨涂层，长短叶片数为32片，属前向弯曲叶形，叶轮旋转无叶扩压器外缘最高圆周速度不超过140m/s,叶轮成形后经动平稳校正，故运转平稳。

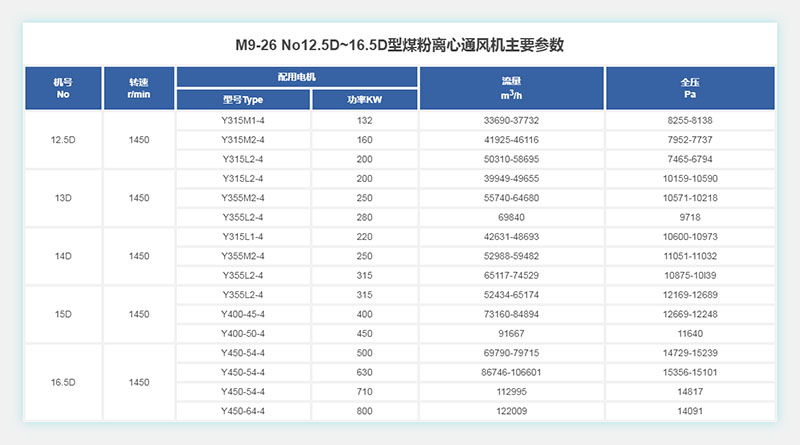

技术参数
