调风门

发布时间:2020-07-20        作者:博锐风机

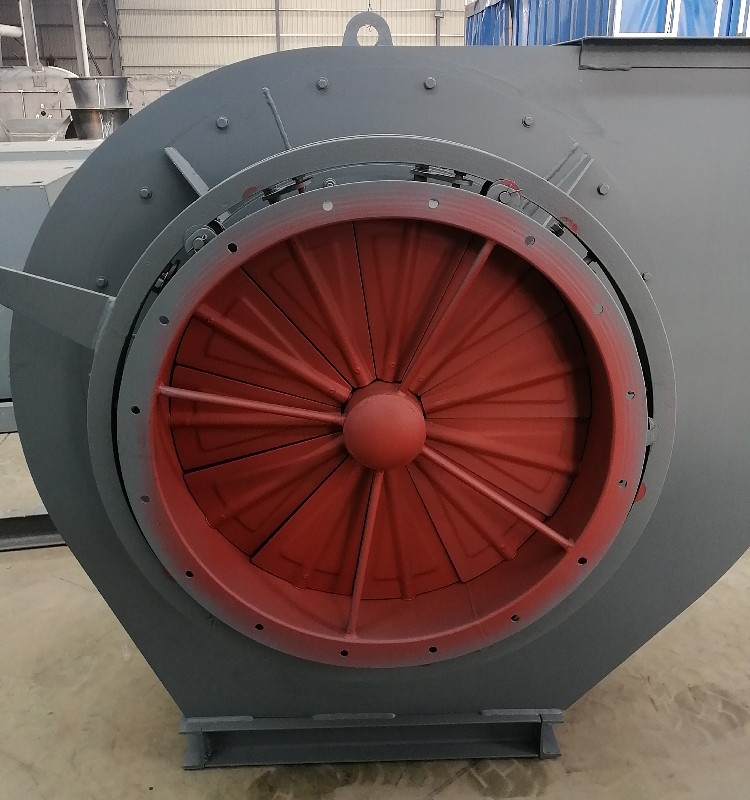

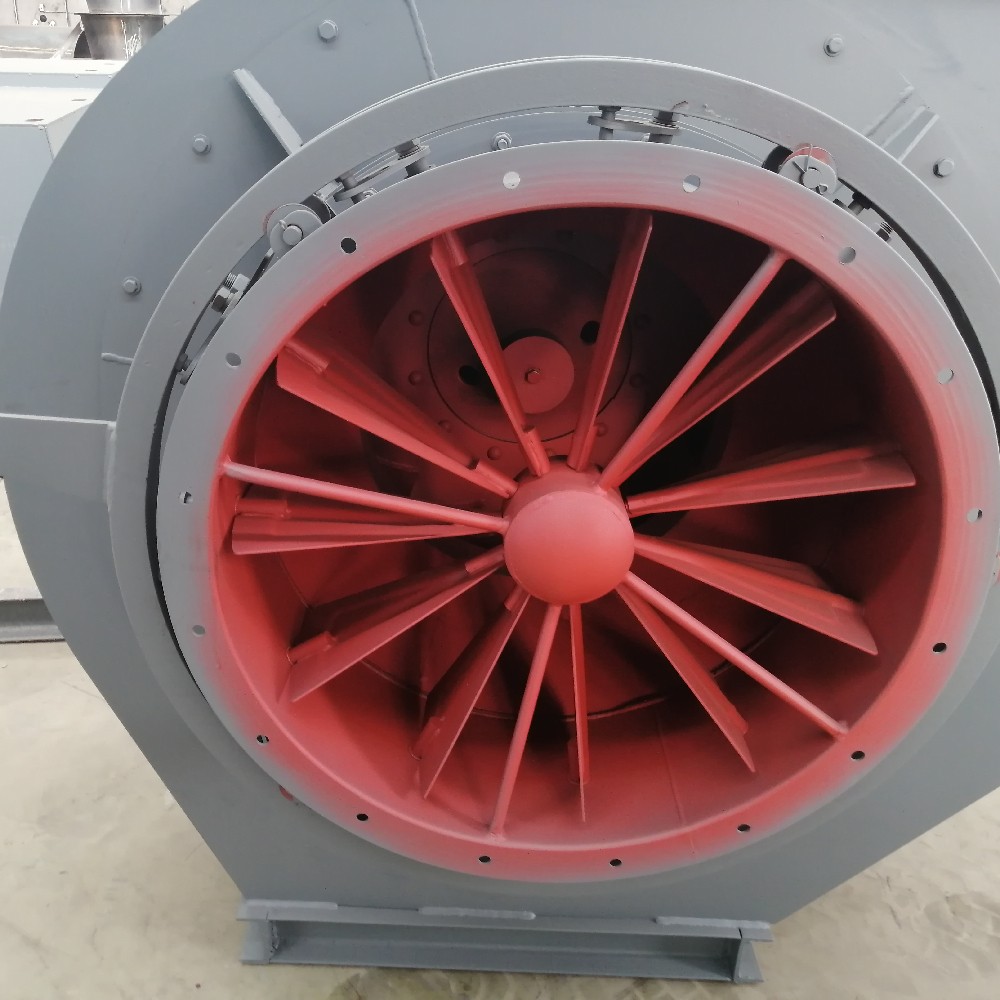

花瓣式调风门是配合风机进口风箱使用的专用风门,是用于调节风机的进风流量的装置,一般轴向安装在进风口前面,调节范围在0-90度之间。

开闭圈呈圆筒状,轴向套装在鼓、引风机上风筒的外部,在风筒内的设有调节叶片,通过接头、转轴与中心体及转轴套活动连接,中心体与风筒之间用支撑杆固定,开闭圈与传动轴固定连接,转轴呈阶梯状,转轴套、转轴与调节叶片固定连接于风筒的外壁,转轴于风筒外部固定连接有联动柄,传动轴穿设于联动柄内,在风筒外部设置的开闭结构是由螺杆和固定在支撑板上的螺母组成一组螺杆副,螺杆的上端设有转动杆,下端与螺杆套铰接连接在一起,与螺杆套固定连接在一起的传动叉,通过螺栓和螺母与扳把铰接连接杂一起构成。
